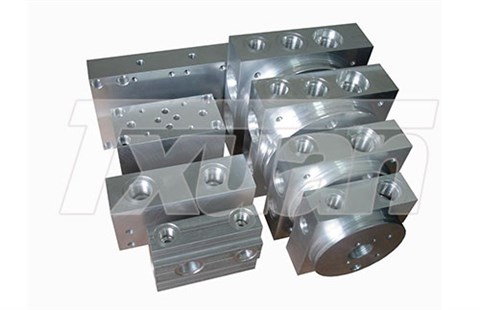

集成液压油路阀块

（1）安装于液压阀块上的液压元件的尺寸不得相互干涉。

（2）阀块的几何尺寸主要考虑安装在阀块上的各元件的外型尺寸，使各元件之间有足够的装配空间。液压元件之问的距离应大于5mm，换向阀上的电磁铁、压力阀上的先导阀以及压力表等可适当延伸到阀块安装平面以外，这样可减小阀块的体积。但要注意外伸部分不要与其他零件相碰。

（3）在布局时，应考虑阀体的安装方向是否合理，应该使阀芯处于水平方向，防止阀芯的自重影响阀的灵敏度，特别是换向阀一定要水平布置。

（4）阀块公共油孔的形状和位置尺寸要根据系统的设计要求来确定。而确定阀块上各元件的安装参数则应尽可能考虑使需要连通的孔道最好正交，使它们直接连通，减少不必要的工艺孔。

（5）由于每个元件都有两个以上的通油孔道，这些孔道又要与其它元件的孔道以及阀块体上的公共油孔相连通，有时直接连通是不可能的，为此必须设计必要的工艺孔。阀块的孔道设计就是确定孔道连通时所需增加工艺孔的数量、工艺孔的类型和位置尺寸以及阀块上孔道的孔径和孔深。

（6）不通孔道之间的最小壁厚必须进行强度校核。

（7）要注意液压元件在阀块上的固定螺孔不要与油道相碰，其最小壁厚也应进行强度校核等等。
